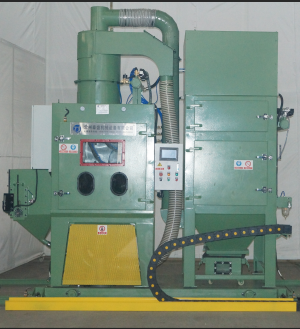

本機采用吸入式噴砂,即利用壓縮空氣在噴槍內高速流動產生引射作用,將旋風分離器貯箱內的磨料通過膠管吸入噴槍,然后隨壓縮空氣流由噴嘴高速噴射到工件的表面,達到噴砂加工的效果。
注:可根據客戶要求定做相應的規格。
1.鋼管類型: 石油專用管管端螺紋噴砂
外徑范圍:Φ60.32~245mm
壁厚范圍:4.83~13.72mm
鋼管長度:6000~12500 mm
鋼管直度: 滿足API Spec 5CT標準要求
鋼管橢圓度偏差:滿足API Spec 5CT標準要求
單根鋼管最大重量:850kg
鋼管鋼級:J55 N80 L80 C80S C90 R95 C95S T95 P110 Q125 V140
鋼管執行標準: API Spec 5CT-2005、API Spec 5B及
特殊螺紋標準。
接箍外徑:73.02-200.03mm
接箍長度:107.95-254mm
2、噴砂清理等級
國家標準:GB8923-88 A-B Sa2-2.5
鋼管端螺紋經噴砂后,鋼管以及螺紋表面無亮光、反光,呈亞光狀態,覆蓋率達到100%。
3、噴砂效率
以鋼管直徑以5-1/2鋼管為例為例,噴砂時間約:30-40秒(輔機時間不算)

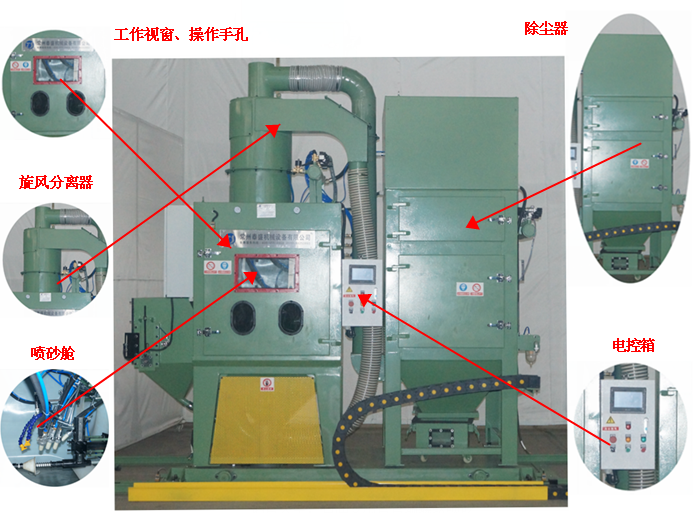

4、噴砂主機尺寸:1400×1000×2000mm 鋼板厚度:5mm
主機倉內為防止砂粒沖擊金屬表面,全部掛5 mm膠皮防護;
主機檢修門布置噴砂手孔位,門邊并布置密封條進行密封。
5、噴槍組
數量:12 把 (其中一把噴槍為鋼管端面噴槍,固定對鋼管端面進行加工)
噴嘴:碳化硼
噴嘴直徑:Φ8mm
噴槍移動由步進電機帶動,移動距離和速度可在觸摸屏上調整。
6、內支撐
內支撐布置在機倉內,由吹氣管和膠皮等組成;并根據鋼管中心高可手動調節。
7、整機耗氣量工作壓力
耗氣量:12m3/min,壓縮空氣中不可含油含水。
工作壓力:0.4-0.7Mpa
8、電源:380V/50HZ、三相五線制
9、設備總功率:約8 Kw
-
