設備簡介:

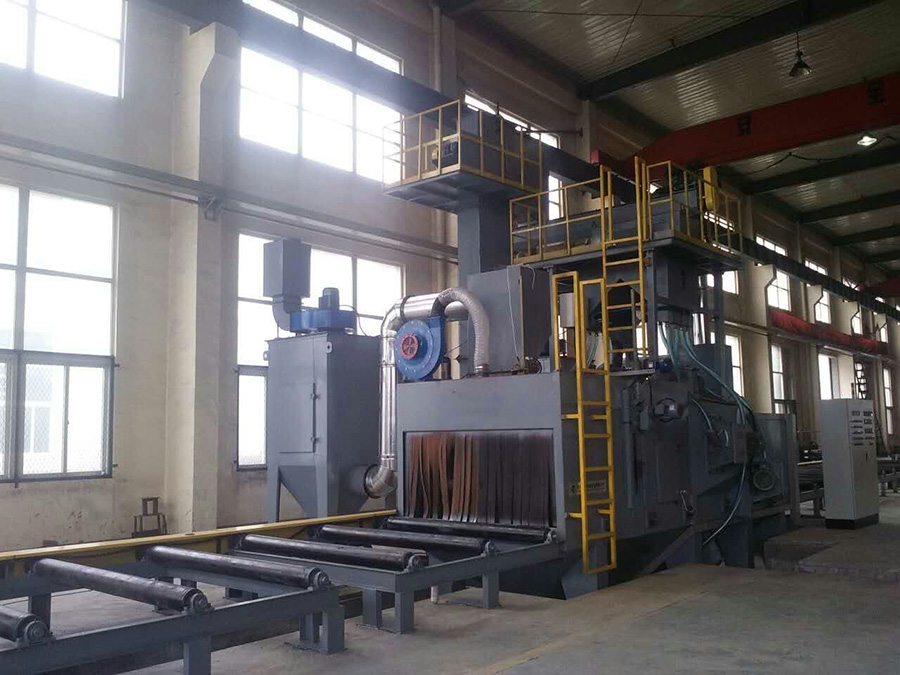

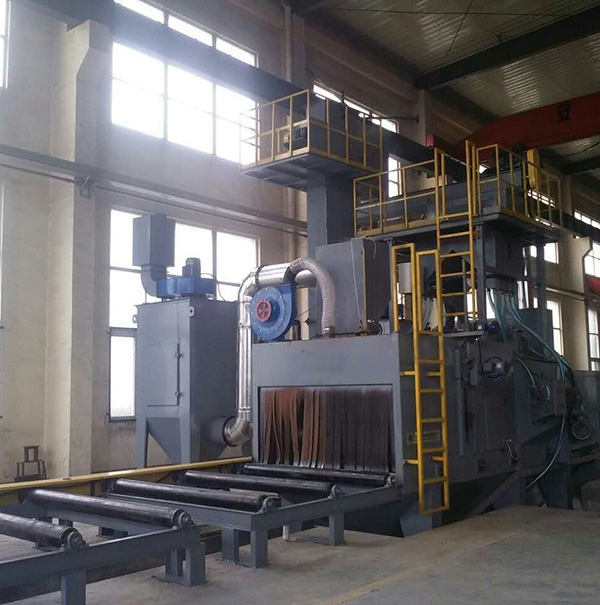

板材、結構件拋丸機為輥道通過式拋丸清理設備,由拋丸清理室、拋丸器總成、丸料循環凈化系統(螺旋輸送器、提升機、分離器、彈丸控制系統)、輥道輸送系統、滾刷裝置、吹掃裝置、檢修平臺、除塵系統、氣控系統、電氣控制系統等組成。

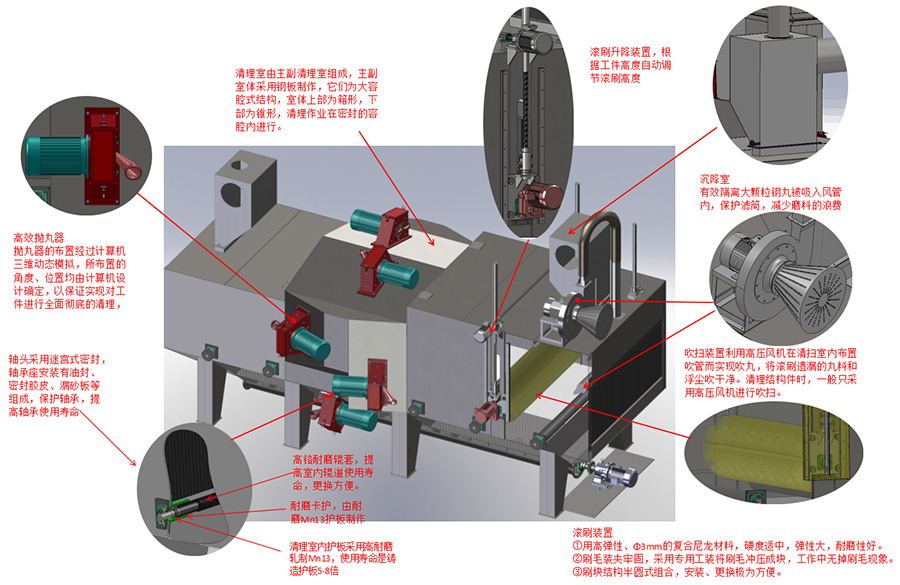

輥道通過式拋丸清理機主機主要有清理室、副室、清掃室、滾刷機構、吹掃機構、拋丸器、清理室護板、輸送輥道、擋砂門簾等組成。

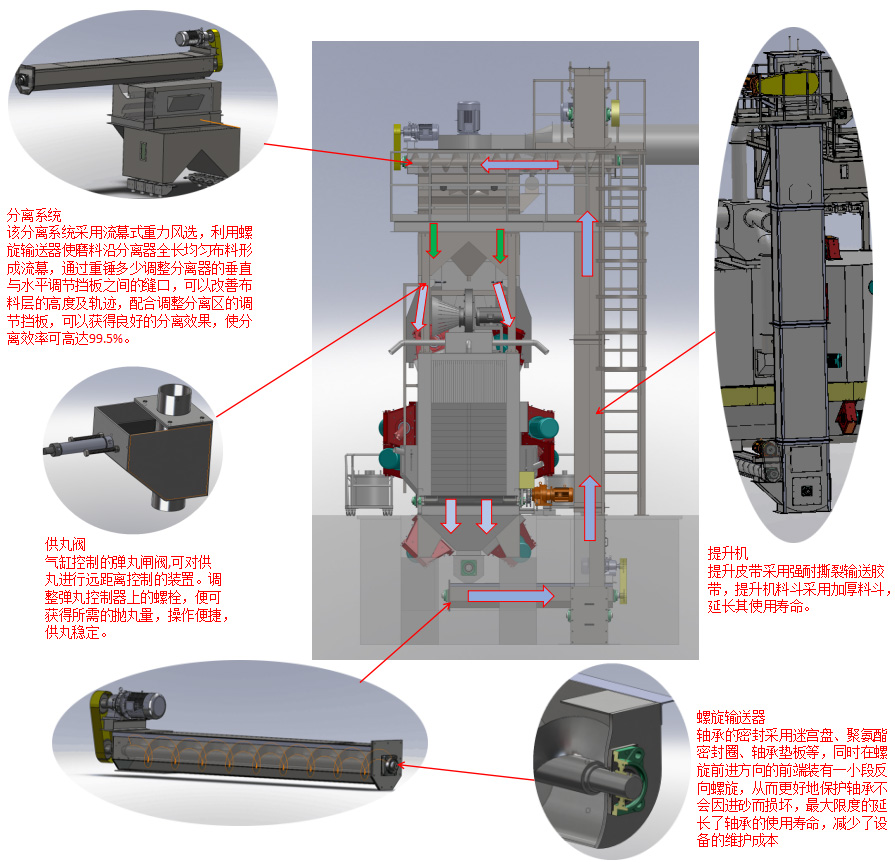

循環系統由螺旋輸送器、斗式提升機、丸砂分離器、氣動供丸閘閥、溜丸管等組成。

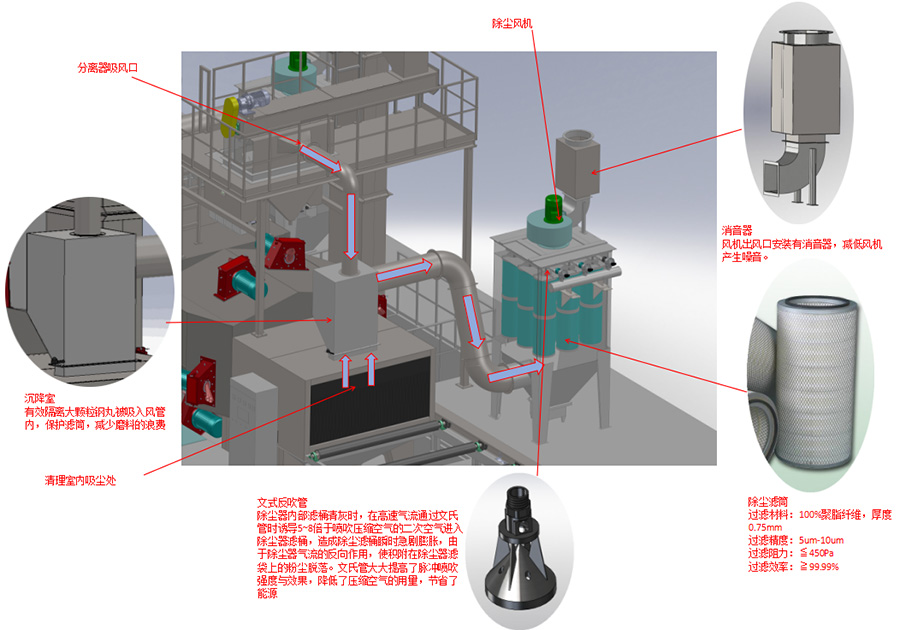

該系列設備分別在進出料口各單獨配置一套除塵系統,除塵系統主要由除塵箱體、除塵濾筒、脈沖系統、儲灰倉、風管、風機、消音器等組成。

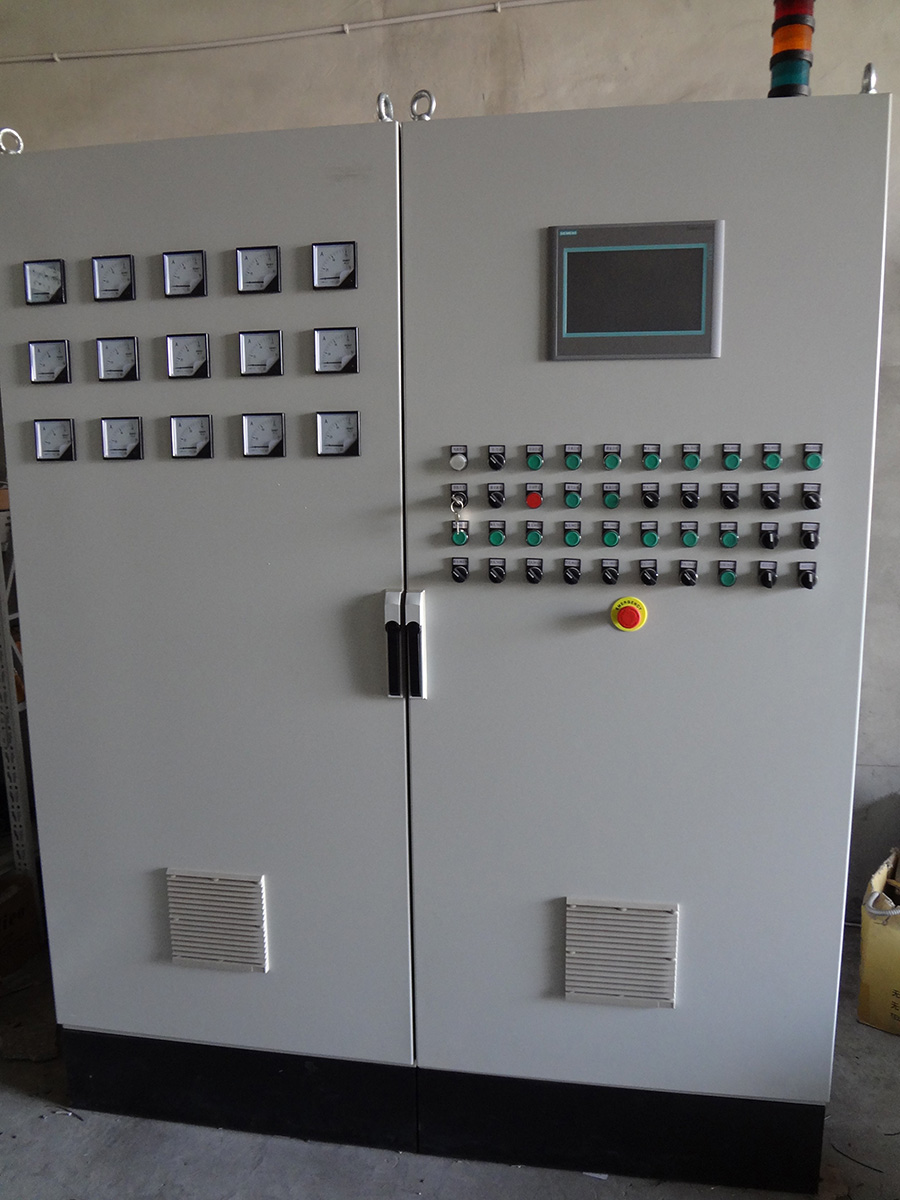

整套系統設有自動/手動切換開關,并設有電氣互鎖、自鎖、故障報警等安全防護功能,以保證設備的安全運行。電器控制可采用PLC人機界面,故障檢測報警等功能。

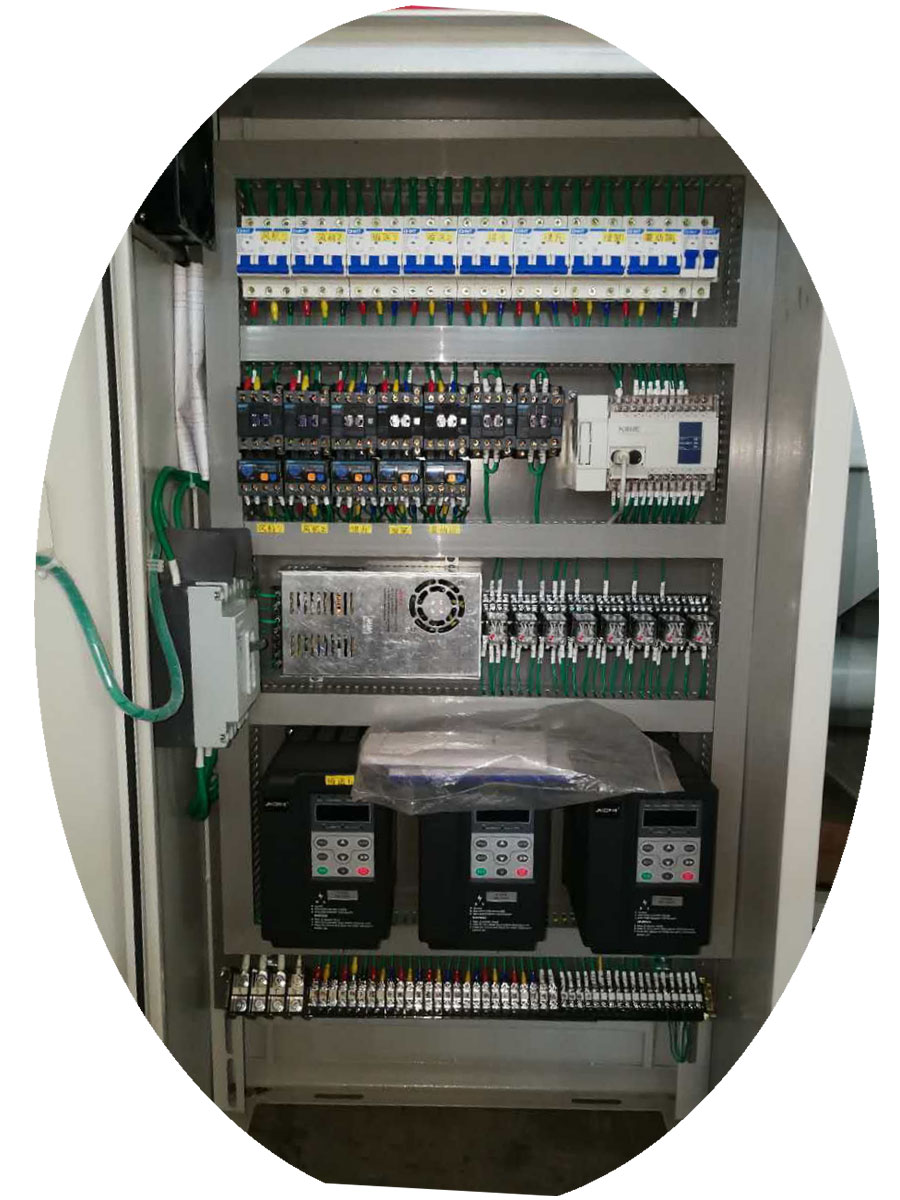

電器元件采用施耐德、正泰等國內外知名品牌,可靠穩定。PLC采用無錫信捷。
電控箱材質為Q235B,板材厚度2mm。
常規標準機型:
設備型號 | TS2008-8 | |||
通過工件尺寸 | 截面(寬X高) | 2000*800mm | ||
長度 |
6000-12000mm |
|||
質量標準 | 表面清潔度 | A-B Sa2-2.5 | ||
表面粗糙度 |
15-50μm |
|||
拋丸器 | 數量 | 8 | ||
拋丸量 | 8*180kg/min | |||
功率 |
11kw |
|||
輥道允許載重 | 1000kg/m | |||
輥道輸送速度(變頻調速) | 0.4-3m/min | |||
除塵風量 | 25000m3/h | |||
丸料循環量 | 90T/h | |||
總功率 | ≈142kw |
注:可根據產品特征設計定制非標準設備。
